Hai! Saya adalah pemasok relay yang andal, dan hari ini saya akan berbagi dengan Anda cara menghubungkan relay yang andal di suatu rangkaian. Baik Anda penggemar DIY atau profesional di bidang kelistrikan, mengetahui cara menyambungkan relai dengan benar sangatlah penting.
Pertama, mari kita pahami apa itu relay. Relai adalah saklar yang dioperasikan secara elektrik. Ia menggunakan elektromagnet untuk mengontrol pembukaan dan penutupan kontak. Hal ini memungkinkan sinyal listrik kecil untuk mengontrol beban listrik yang jauh lebih besar. Ini seperti memiliki seorang pembantu kecil yang mampu menangani pekerjaan besar.
Jenis Relay

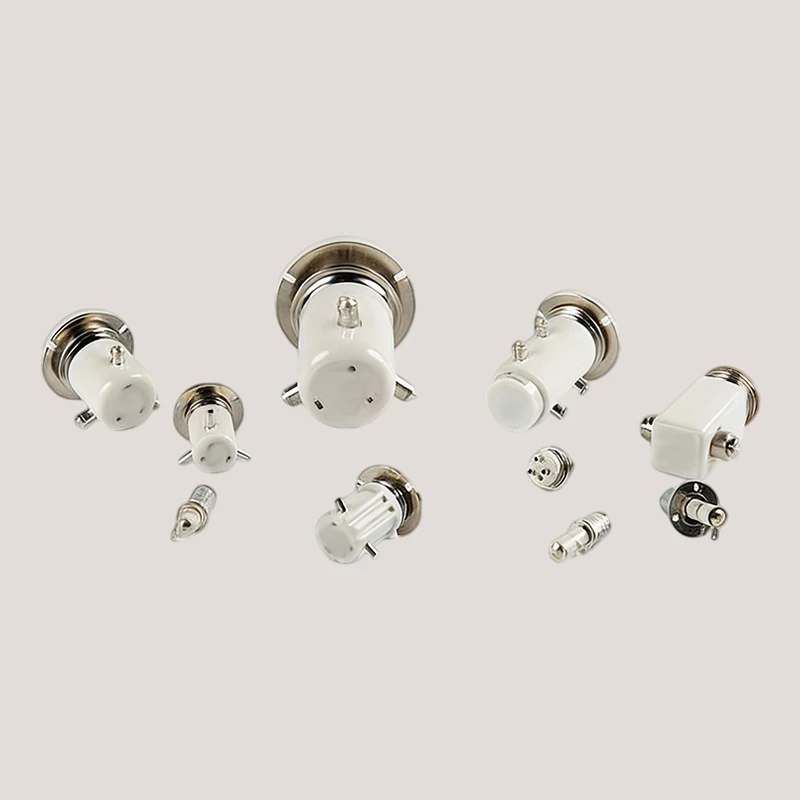

Sebelum kita masuk ke proses penyambungan, ada baiknya kita mengetahui berbagai jenis relay. Kita punyaRelai Daya Tinggi, yang dirancang untuk menangani daya dalam jumlah besar. Ini bagus untuk aplikasi di mana Anda perlu mengontrol beban listrik yang berat, seperti pada mesin industri.
Lalu adaRelay Tegangan Tinggi. Seperti namanya, ini digunakan ketika Anda berhadapan dengan rangkaian tegangan tinggi. Mereka dibuat untuk menangani potensi listrik yang tinggi tanpa rusak.

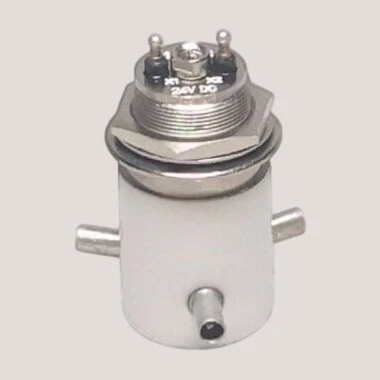

Dan jangan lupakanRelai Umur Panjang. Relai ini dirancang untuk memiliki umur operasional yang panjang, yang sangat penting untuk aplikasi di mana Anda tidak ingin terus-menerus mengganti relai.
Alat dan Bahan yang Anda Butuhkan
Untuk menghubungkan relai di suatu rangkaian, Anda memerlukan beberapa hal. Berikut daftar singkatnya:
- Relai andal dengan jenis yang sesuai untuk aplikasi Anda.
- Sumber listrik. Ini bisa berupa baterai atau catu daya.
- Kabel. Pastikan ukurannya tepat untuk arus yang akan Anda hadapi.
- Besi solder dan solder (jika Anda membuat sambungan permanen).
- Multimeter untuk menguji rangkaian.
Proses Koneksi Langkah demi Langkah
Langkah 1: Identifikasi Pin Relai
Kebanyakan relay mempunyai beberapa pin. Dua jenis pin utama adalah pin koil dan pin kontak. Pin koil adalah tempat Anda menerapkan sinyal kontrol. Saat Anda memberikan tegangan pada kumparan, hal itu menciptakan medan magnet yang menyebabkan kontak membuka atau menutup.
Pin kontak hadir dalam konfigurasi yang berbeda. Ada kontak-kontak yang biasanya terbuka (NO), yang terbuka ketika relai tidak diberi energi, dan kontak-kontak yang biasanya tertutup (NC), yang tertutup ketika relai tidak diberi energi. Ada juga pin umum (COM), yang terhubung ke kontak NO atau NC tergantung pada keadaan relai.
Langkah 2: Hubungkan Koil
Pertama, sambungkan sumber listrik ke pin koil relai. Pastikan Anda menghubungkan terminal positif dan negatif dengan benar. Anda dapat menggunakan resistor kecil yang dirangkai seri dengan koil untuk membatasi arus dan melindungi relai.
Misalnya, jika Anda menggunakan relai 12V, Anda mungkin menggunakan resistor 100 ohm. Hal ini membantu mencegah kumparan menjadi terlalu panas dan terbakar.
Langkah 3: Hubungkan Kontak
Selanjutnya, sambungkan beban ke pin kontak. Jika Anda menggunakan kontak NO, sambungkan salah satu ujung beban ke pin COM dan ujung lainnya ke pin NO. Jika Anda menggunakan kontak NC, sambungkan salah satu ujung beban ke pin COM dan ujung lainnya ke pin NC.
Pastikan kabel tersambung dengan aman. Anda dapat menggunakan solder atau konektor kawat untuk membuat sambungan.
Langkah 4: Uji Sirkuit
Setelah Anda membuat semua koneksi, saatnya menguji sirkuit. Gunakan multimeter untuk memeriksa tegangan pada kumparan dan kontak. Berikan daya ke koil dan lihat apakah kontak membuka atau menutup seperti yang diharapkan.
Jika semuanya berfungsi dengan benar, beban akan menyala saat relai diberi energi dan mati saat relai dimatikan.
Tip dan Trik
- Isolasi: Pastikan untuk mengisolasi rangkaian kontrol dari rangkaian beban. Ini membantu mencegah gangguan listrik dan melindungi sirkuit kontrol dari tegangan tinggi.
- Pembuangan Panas: Jika Anda menggunakan relai berdaya tinggi, pastikan relai tersebut memiliki pembuangan panas yang baik. Anda dapat menggunakan heat sink untuk membantu menghilangkan panas.
- Perlindungan Lonjakan: Gunakan pelindung lonjakan arus untuk melindungi relai dari lonjakan tegangan. Hal ini dapat memperpanjang umur relay.
Mengapa Memilih Relay Kami yang Andal
Sebagai pemasok relay yang andal, kami bangga menawarkan produk berkualitas tinggi. Relai kami dirancang dan diproduksi untuk memenuhi standar tertinggi. Mereka dapat diandalkan, tahan lama, dan dibuat agar tahan lama.
Apakah Anda memerlukan relai berdaya tinggi untuk aplikasi industri, relai tegangan tinggi untuk sistem kelistrikan, atau relai yang tahan lama untuk pengoperasian berkelanjutan, kami siap membantu Anda. Tim ahli kami selalu siap membantu Anda memilih relay yang tepat untuk kebutuhan Anda.
Hubungi Kami untuk Pengadaan
Jika Anda tertarik untuk membeli relay kami yang andal, kami akan senang mendengar pendapat Anda. Kami menawarkan harga yang kompetitif, pengiriman cepat, dan layanan pelanggan yang sangat baik. Apakah Anda seorang usaha kecil atau perusahaan besar, kami dapat menyediakan relay yang Anda butuhkan.
Hubungi saja kami, dan kami akan dengan senang hati mendiskusikan kebutuhan Anda dan memberi Anda penawaran. Mari bekerja sama untuk menemukan solusi relai yang sempurna untuk sirkuit Anda.
